Ремонт активной антенны авто
РЕМОНТ: замена штыря радиоантенны
Как известно, одной из «болячек» патруля является выдвижная радиоантенна.
Данная поломка и меня не обошла стороной. Вначале штырь подклинивал, то в сложенном, то в раздвинутом состоянии. Антенная трещала с таким упоением, что казалось сейчас крыло отвалится. Вишенкой на торте стал момент, когда первое (самое толстое) колено излишне вышло и наклонилось под 45 градусов.
В срочном порядке была снята магнитола и отключен проводу правления антенной, в Китае был заказан новый штырь.
Существует три варианта решения этой «болячки»:
— замена штыря-телескопа на новый (оригинал 3 500 р., Китай 600 р., GM 2 700 р.);
— замена антенны в сборе (оригинал 22 000 р., ОРИОН 107А 2 000 р., Китай 1 700 р., антенна от Дэу Нексия);
— удаление антенны полностью и установка любой активно-пассивной антенны (в крыло, на стекло, на крышу).
Так как мы не ищем легких путей в Китае был заказан штырь-телескоп и через неделю ожидания я уже держал его в руках перед патрулем.
Снимать уширитель арок не нужно!
1. Отсоединяем разъем коаксикального кабеля справа под бардачком. Рекомендую бардачок снять — 7 саморезов, потом соединять разъем будет проще.
2. Колесо лучше снять, но можно обойтись без снятия.
3. Откручиваем саморезы по периметру уширителя аркки.
4. Откручиваем брызговик.
5. Снимаем клипсы подкрылка.
6. Вытаскиваем из-под уширителя узкий подкрылок и отводим его в сторону мотора.

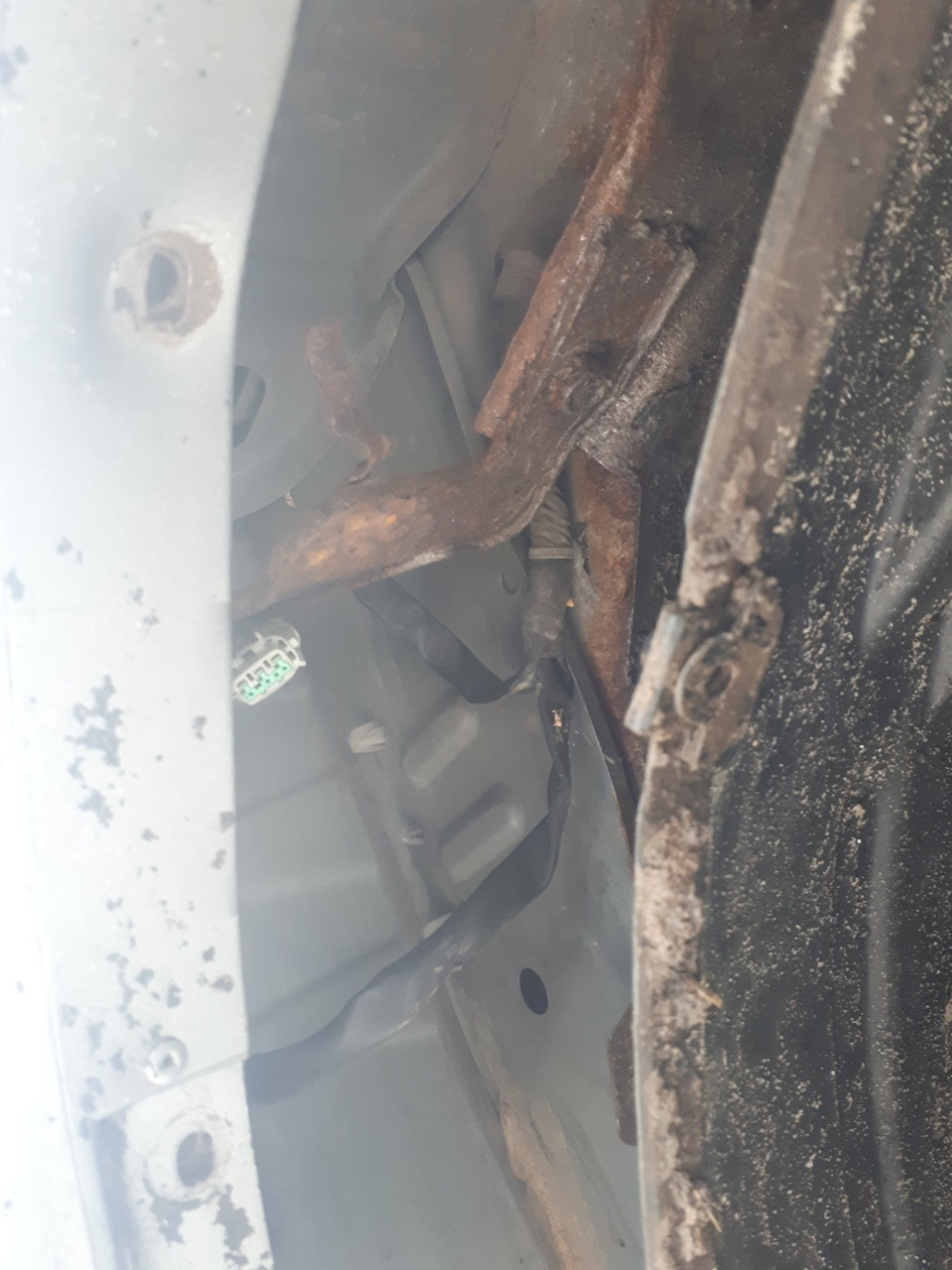

7. Видим ржавый кронштейн антенны. Болт на 12. Я его не смог открутить.
8. Длинногубцами откручиваем гайку сверху антенны.
9. Откручиваем 2 самореза от кронштейна.
10. Отсоединяем разъем управления.
11. Вытаскиваем уплотнение с коаксикальным кабелем.
12. Вынимаем антенну в сборе.
13. Откручиваем все саморезы на антенне.

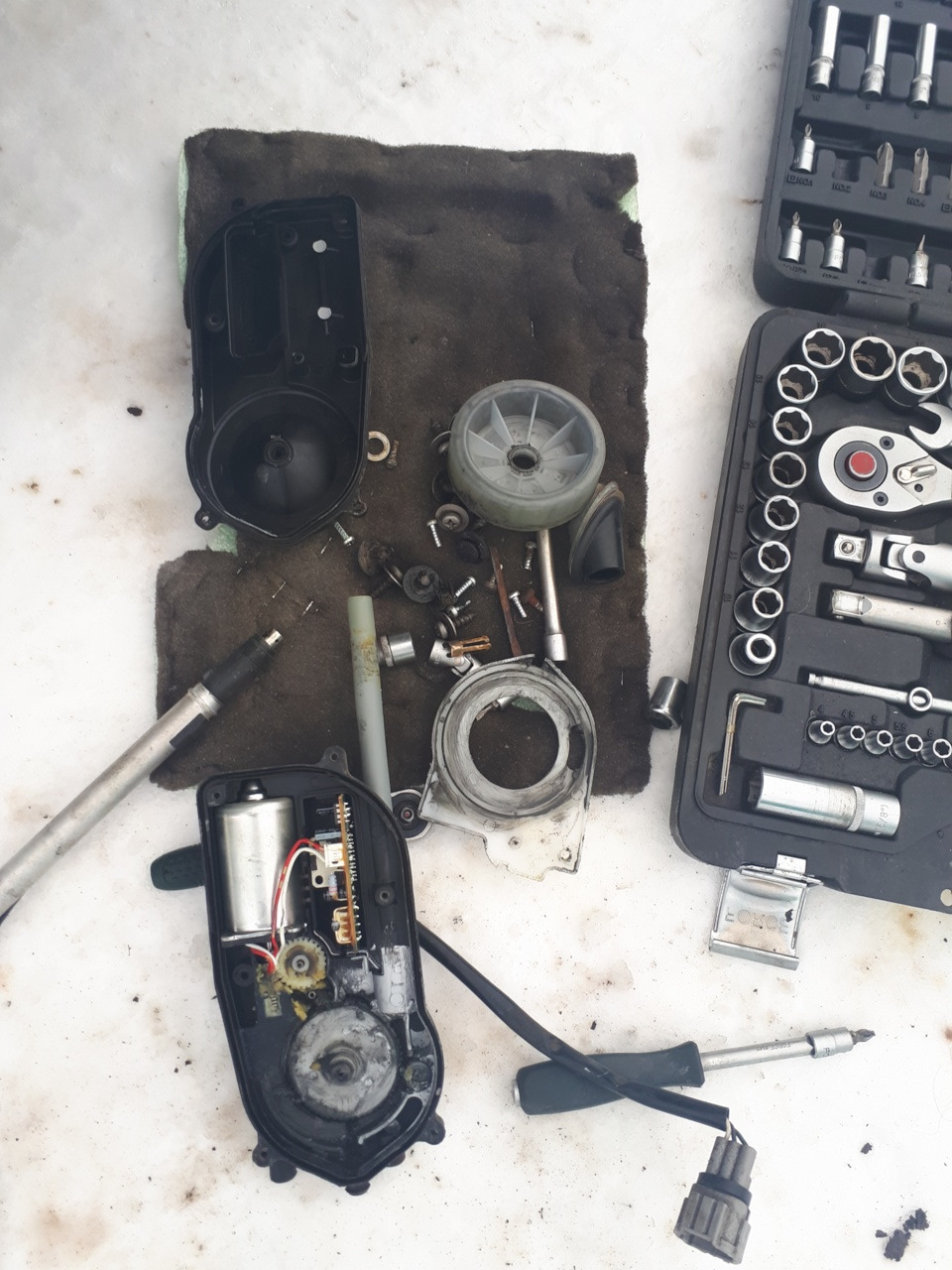

14. Снимаем барабан.
15. Вытягиваем алюминевую трубку-направляющую (прижимается саморезом, рекомендую пометить расположение трубка-корпус).
16. Все чистим, если есть грязь.
17. Из трубки-направляющей вынимаем старый штырь-телескоп.
18. Вставляем новый штырь-телескоп.
19. Вставляем направляющую трубку.
20. Восстанавливаем шину-заземление (я взял медный провод, вставил его между направляющей трубкой и корпусом и соединил его с кронштейном);
21. Вставляем тросик между шестерней и направляющей.
22. Смазываем.
23. Накрываем крышкой, предварительно вставив в нее тросик.
24. Укладываем тросик в барабан.
25. Ставим барабан и накрываем крышкой.
26. Вкручиваем все саморезы (необходимо точно расположить направляющую трубку).
27. Возвращаем антенну на место.
28. Закручиваем верхнюю гайку.
29. Прикручиваем антенну к кронштейну не забыв про заземление.
30. Соединеям разъем.
31. Вставляем коаксикальный провод с уплотнителем в кузов.
32. Вставляем коаксикальный провод в разъем под бардачком (возможно потребуется снять облицовку стойки — саморез и клипса).
33. ПРОВЕРЯЕМ
34. Ставим подкрылок, клипсы, брызговик, облицовку, бардачок на место.
В итоге антенна работает, движения вверх-вниз равномерные, не подклинивает.

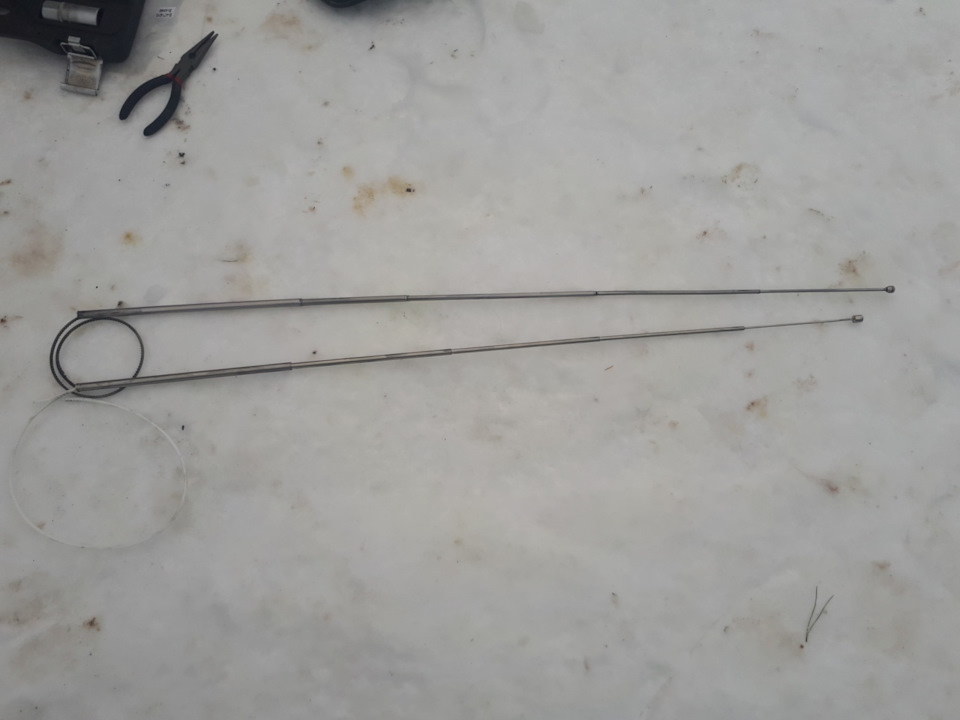

Длина китайского штыря короче на 10 см, но по отзывам новые оригинальные штыри также короче.
В итоге радио стало ловить в разы лучше, так как было восстановлено заземление.
