Как понять что цепь растянута в машине
Как оценить состояние цепи ГРМ — не открывая двигатель. (На стадии тестирования…)
Для техноманиаков, кто готов поразбираться в устройстве двигателя.
Есть идея — косвенно контролировать износ цепи ГРМ — без разбора. Т.е. оценивать растяжение цепи. Обычно это видно при СНЯТОЙ лобовой крышке — по количеству зубьев на которые выдвинулся натяжитель. Но как это понять СНАРУЖИ. Моя идея построена вот на чем. На лобовой крышке есть штатный болт-заглушка. Если его вывернуть — под ним находится башмак натяжителя и как раз под отверстием заглушки — находится отверстие на башмаке. Сделано это для того чтобы можно было ослаблять цепь на моторе без разборки. (это штатная процедура для регулировки клапанов).
Далее. Понятно что по мере износа цепи, башмак все больше отодвигается и отверстие на башмаке все больше уходит от отверстия в крышке. Соответственно, если вывернуть заглушку и ПОСВЕТИТЬ или ПОДНЕСТИ камеру телефона — можно попробовать увидеть — через отверстие в крышке — как сдвинуто отверстие в башмаке. И запомнить. Всё. Но что с этим делать?
Для понимания — нужно один раз — найти владельца с ИЗНОШЕННОЙ цепью и сделать фото до ремонта, а затем сделать вторую фото на с ТОЛЬКО ЧТО ЗАМЕНЕННОЙ цепью ГРМ и башмаками. И сделать такую же фото — на этом моторе.
Так можно получить фото так сказать — крайних положений башмака — с новой и с сильно изношенной цепью. И далее каждый сможет сравнить «свою» цепь ну и косвенно понять — на каком этапе состояние цепи.
Сама проверка занимает примерно 15 мин.
Он не держит крышку. Если его вывернуть можно посмотреть через отверстие внутрь и увидеть часть башмака и сдвинутое отверстие в башмаке натяжителя.
Отверстие в башмаке будет ПРИМЕРНО НАПРОТИВ отверстия в крышке. Но на изношенной цепи — сильно сдвинуто. А на новой — примерно напротив или немного сдвинуто.
Болт-заглушка — расположен неудобно но доступен. Нужен ключ на 8. Желательно сначала сорвать трещеткой а затем маленьким ключиком отвернуть.
Болт на фиксаторе резьбы.

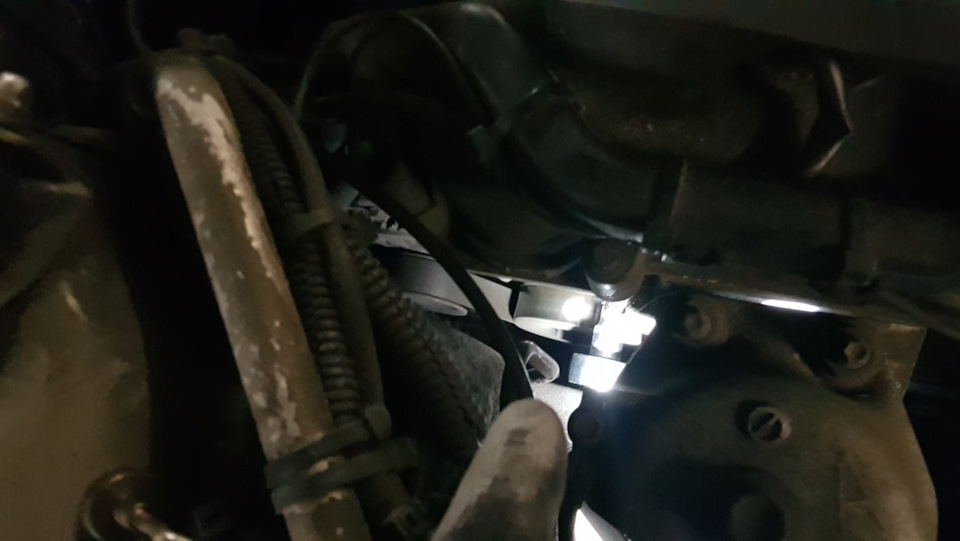

Смотреть внутрь через небольшое отверстие — самое лучше — камерой с подсветкой с Али.
Ну и собственно, ради чего все затевалось. Через отверстие в крышке — видно край отверстия в башмаке. Фото именно так как если смотреть на мотор сбоку. Башмак постепенно сдвигается вправо при постепенном износе цепи ГРМ.
Теперь осталось — найти энтузиаста кто будет ремонтировать двигатель с заменой цепи ГРМ и сделать фото разных состояний. Ну и далее каждый сможет за 15 мин оценить состояние цепи ГРМ.
ps
Один из драйвовчан как раз собирается выполнять ремонт. Жду результатов.
После этого принять решение о замене цепи по силам далеко не каждому владельцу. У многих вызывает недоумение, почему цепь растянулась так рано, ведь пробег совсем не критичный…Дело в том, что убедить человека в том, что пробеги на приборах в 90% не соответствуют реалиям и были скручены при очередной продаже ( а возможно и не раз)-не всегда удаётся.Обычно это наступает после пробега в 170-200 тысяч.
Конечно, ведь это совсем не то, что поменять ремень ГРМ — это совсем другого уровня процедура, которая требует и других вложений, других умений и других временных затрат. По этому каждый хочет отодвинуть процедуру замены как можно дальше от реальной потребности в этом ( которая уже наступила). Начинается езда по сервисам и попытки потушить ошибки, найти «кулибина», который прибором сможет исправить ситуацию(хотя всем ясно, что это не возможно). Сколько советов было в сети по поводу замены датчиков и их разворотов, поворотов, что бы обмануть блок управления и потушить лампу чек контроля двигателя.Как пример-поворот датчика распредвала.
Многие пытались развернуть датчик распредвала для того, что бы поймать нужную синхронизацию при растяжении цепи.Часто можно встретить и перекидывание цепи на один зуб звезды распредвала, что давало возможность иллюзии, а точнее обмана, при продаже уставшего мотора на авто.А проблему не решали, просто старались подстроиться под неё.
Если при диагностике есть реальные подозрения на растяжку цепи, то цепь необходимо менять стандартно, и только на новую, оригинальную, а не на ту, которая дешевле и есть в наличии (вам не понравятся «пластилиновые» цепи, которые заявят о себе через пару десятков тысяч км пробега, а то и раньше).
Второй способ определения — это снятие передней крышки двигателя
Процедура замены является довольно сложной. Процедура замены у мастеров, составляет 4-5 часов. Замена цепи процедура дорогостоящая, поэтому нужен точный диагноз. При заказе деталей следует учитывать обстоятельства малой выработки шестерней и направляющих, чтобы не делать лишних трат денег. Обязательно менять цепь (оригинал), натяжитель и две длинные направляющие.
После замены цепи владельцы всегда замечают возросшую динамику, снижение расхода топлива и уменьшение шумности работы двигателя.
Когда возникает мысль, что «с цепью что-то не в порядке»- каждый ждёт некого намёка со стороны бортового компьютера об ошибке по данному узлу. Ну как же — если цепь растянута — должна высветиться ошибка…-логично, но этого не будет. Однако и оригинальное руководство по данной ошибке тоже не совсем «внятное»:
Ошибка P0335 трактуется, как неисправность датчика коленчатого вала и его электрических цепей.
Когда NISSAN выпустил QG моторы с «пластилиновыми цепями» ( дорестайловые версии-были учтены позже) — дилеры действовали по мануалу, а в нём ничего не сказано о возможном растяжении цепи.
Поэтому при коде P0335:
— меняли датчик ( иногда несколько раз )
— меняли блок управления и диагностическое оборудование
— еще что-то меняли
— но машина оставалась по прежнему с той же проблемой.
Данный вопрос оставался не решённым, пока NISSAN не выпустил сервисный бюллетень с
осциллограммами по этой проблеме (схема на которой указаны импульсы синхронизации датчиков колена и датчика распредвала).
А всему виной не верно написанное программное обеспечение ECU и просчет инженеров при резервировании кода для такого явления, как растянутая цепь (всё равно когда-то цепь должна же растянуться?!).
Свободного кода неисправности не осталось, а ввести его — означало перепрошивку всего программного обеспечения на всех ECU ( это грозит отзывом всего модельного ряда, а это, в свою очередь и убытки, и репутация фирмы!)…
И было принято решение просто дописать в современных расшифровках дополнительный комментарий (что дешевле всего) к описанию кода P0335, а именно «растяжение цепи».
Теперь код P0335 в текстовом комментарии обозначает неисправность датчика коленвала и его электрических цепей, а также растяжение цепи (имеется в виду «металлическая цепь» газораспределительного механизма).
Причем старые сканеры будут так и писать «по-старому», а в новых и в новых мануалах добавится этот комментарий.
P12 1.6л-
13028-4M51A Цепь привода распредвала
13070-AU000 Натяжитель цепи грм
13091-7J600 Планка успокоителя цепи ГРМ, левая
13085-7J600 Планка успокоителя цепи ГРМ, правая
P12 1.8л-
13028-4M51A Цепь привода распредвала
13070-AU000 Натяжитель цепи грм
13091-7J600 Планка успокоителя цепи ГРМ, левая
13085-7J600 Планка успокоителя цепи ГРМ, правая
Как определить износ цепи ГРМ и понять, что её пора менять?
Главная опасность слабого натяжения привода ГРМ – риск перескока цепи, что приведет к встрече клапанов с поршнями и дорогостоящему капитальному ремонту. Давайте рассмотрим, как определить растянутую цепь по выходу натяжителя и при помощи компьютерной диагностики. Покажем, какие коды неисправности косвенно свидетельствуют о рассинхронизации меток газораспределительного механизма (ГРМ). Упомянем методы косвенной проверки износа цепи на двигателях TSI от VAG-Group.
Признаки растянутой цепи ГРМ
Как определить растянутую цепь?
Существует несколько методов проверки износа цепи ГРМ:
Информацию о максимально допустимом вылете штока вы можете найти в сервисной документации по ремонту и эксплуатации автомобиля.
Печальные последствия растяжения цепи ГРМ
Наиболее опасны ситуации, когда автомобиль оставлен на задней передаче, но до момента «упора» в коробку передач еще успевает преодолеть несколько сантиметров. Аналогичные риски и в ситуации, когда авто оставлено на одной из скоростей прямого хода, но успевает откатиться на несколько сантиметров назад. В такие моменты обратное вращение двигателя даже на доли сантиметров приводит к еще большему ослабеванию растянутой цепи, поэтому при последующем запуске многократно повышается риск ее перескока.
Особенности работы цепного привода ГРМ
Цепной привод газораспределительного механизма состоит из цепи, успокоителя, зубчатых шкивов, башмака и натяжителя. Поскольку скорость вращения коленчатого вала непостоянна, цепь поддается колебательным воздействиям. Успокоитель гасит колебания, предотвращая цикличное ослабевание цепи.
Рабочее состояние цепи обеспечивается натяжителем, шток которого давит на башмак. По принципу работы натяжители делятся на механические и гидравлические.
Гидравлический натяжитель представляет собой цилиндрический корпус, в одной из частей которого установлен клапанный узел, а во второй плунжер. Между двумя полостями образуется замкнутая рабочая зона, в которую через клапан под давлением подается моторное масло. Давление масла воздействует на плунжер, перемещая его к передней части корпуса. Внутренняя часть корпуса в рабочей зоне плунжера имеет специальные насечки, под стопорное кольцо. При перемещении плунжера стопорное кольцо перемещается по насечкам, блокируя обратное перемещение плунжера при заглушенном двигателе. Благодаря этому цепь сохраняет натяжение в первые секунды запуска, когда давление масла в системе смазки может быть недостаточным.
Внутри корпуса клапана установлен подпружиненный шарик. Когда двигатель запущен, давление масла преодолевает усилие возвратной пружины, отодвигая шарик и открывая доступ маслу к рабочей полости. На заглушенном двигателе возвратная пружина прижимает шарик к посадочному месту, перекрывая масляный канал и препятствуя тем самым оттоку масла из рабочей полости.
Башмак прикреплен к блоку двигателя на подвижной оси. Толкатель плунжера давит на противоположную сторону башмака, тем самым натягивая цепь между звездочками. Выше нами описан принцип работы гидронатяжителя на основе запорного кольца и канавок. В конструкции современных двигателей нередко применяются различные вариации подобного устройства. Добавление в конструкцию перепускного дросселя или резервной полости улучшает демпфирующие свойства и повышает надежность гидронатяжителя, хоть кардинально и не изменяет принцип его работы.
Почему растягивается цепь?
При растягивании цепь оказывает меньшее давление на башмак. Сложившееся противодействие движению плунжера приводит к его перемещению под воздействие давления масла. Шток натяжителя отодвигается, компенсируя тем самым растяжение цепи.
Вылет штока гидронатяжителя фиксирован, поэтому степень компенсации растяжения цепи ограничен. Длина цепи ГРМ увеличивается из-за выработки между составными частями цепи. Из-за огромного количества таких частей даже микроскопический люфт суммарно может привести к значимому удлинению цепи.
По-прежнему основной фактор ресурса цепи ГРМ – конструкция деталей газораспределительного механизма и качество материала комплектующих.
Впору вспомнить о цепных моторах начала 90-х конца 2000-х, в которых благодаря 2-х и даже 3-х рядным цепям их ресурс нередко ограничивался несколькими сотнями тысяч километров.
Из-за особенностей компоновки и ужесточившихся требований к топливной экономичности на современные двигатели часто устанавливают однорядные цепи, ресурс которых иногда не превышает 60-100 тыс. км. Поэтому интервалы технического обслуживания, стиль езды и состояние зубчатых шестерен хоть и влияют на скорость износ цепи ГРМ, но главным фактором по-прежнему остается заложенный конструкторами запас прочности.
Видео: Как определить растянутую цепь ГРМ
Определение износа цепи ГРМ.
Всем привет парни.
Если у кого есть сомнения и параноидальные мысли по поводу того вытянута цепь ГРМ или нет — делимся опытом.
Определить износ можно только вскрыв клапанную крышку.
Вскрыв крышку — посмотрите на натяжитель цепи.
Если натяжитель цепи вышел на 70% — цепь в помойку. Посмотрите люфт звеньев на звездочках.
Ели люфт есть — плохой знак.
Еще косвенный признак вытянутой цепи — чеки по датчику распредвала и не корректные данные с них. Можно воспользоваться сканером.
Ели Вы меняете масло регулярно и не льете в двигатель откровенное овно, цепок ходит легко 250-300 тысяч.
Маленькая фильма 😉
Комментарии 36
Добрый день. Я снял распредвалы для замены колпачков, цепь зафиксировал. Нужно ли снимать и заново заряжать натяжитель цепи, при установке распредвалов на прежнее место? Спасибо.
Андрей подскажите цепи Camellia (вроде Япония) хорошие или нет
Привет. Про Камелию не слышал. Не встречал.
Очень круто и наглядно ) на второй машине пробег уже большеват, как раз заказал прокладку, снять крышку все проверить.
Так точно, только тиски выручили.
Какой интересно ключ или головку надо чтоб разобрать муфту. На болтах 5 граней.
Мы тиски ручные приспособили для этого.
А так — нужны спец головки конечно.
Еще вопрос по поводу качества установленного комплекта. Можете ли его посоветовать как альтернативу оригинальным запчастям? Просто скажем так ездил на тайваньском комплекте, где то 100.000км выдержал, потом стал издавать непонятные звуки, что то наподобие неправильно натянутой цепи. Или же все таки поискать подороже комплект грм?
Приветствую всех. Вопрос в следующем. Каковы могут быть причины износа цепи грм за 80.000км? Масло был уровень, редко половина уровня, но не ниже в общем. Авто королла 120я, мотор 1nz, была переборка двигателя, меняли грм полностью, ставили все оригинал, но цепь вот усиленно износилась, что болтается между звеньями и провисает между распред валами. Масло было залито NGN 5w30, синтетика, недешевое так то. Езжу аккуратно, спокойно.
Варианты:
1 — Цепь оказалась не оригинальной.
2 — Были изношены звездочки на распредвалах. С пробегом износ звездочек увеличился. Нужно их посмотреть.
Если нет износа зубьев — смотри вариант №1.
в том то и дело, что цепь была оригинал. звездочки тоже были оригинал. экономить не стал, поставил все оригинальное.
Не бывает чудес на свете. Оригинальная цепь спокойно ходит по 250 000 в жестких условиях эксплуатации. на плохом масле и с редкими интервалами замены масла.
Вариант контрофакта не исключаете?
другого варианта нет.
Варианты:
1 — Цепь оказалась не оригинальной.
2 — Были изношены звездочки на распредвалах. С пробегом износ звездочек увеличился. Нужно их посмотреть.
Если нет износа зубьев — смотри вариант №1.
на башмаках основная выработка идёт! а цепь ходит 300тыс)
Как определить, что цепь ГРМ растянулась, и поменять своими силами
Цепной привод газораспределительного механизма передает вращательное движение от коленчатого до распределительного вала. Зубчатая цепь характеризуется надежностью, плавностью и бесшумностью во время работы. Качественные цепи не растягиваются и не сжимаются в процессе работы. С другой стороны, у этих элементов есть свой максимальный ресурс эксплуатации. Несвоевременная ее замена может привести к дорогостоящему ремонту.
В чем опасность растянутой цепи и есть ли регламент замены
Самыми распространенными поломками являются такие:
Срок службы цепи ГРМ составляет примерно 100000 километров пробега. Большинство автомобильных производителей утверждают, что этот элемент может работать чуть ли не вечно.
В реальности постоянные вибрации на высоких оборотах при работе двигателя провоцируют чрезмерное натяжение привода. Это неизбежно приведет к его разрушению. Таким образом, важно контролировать состояние цепного привода, производить своевременную его замену. Такие меры позволяют предотвратить значительные затраты на ремонт.
Симптомы износа
Определить выход из строя цепи сожно по следующим признакам:
Если игнорировать такие сигналы, то могут погнуться клапана, а при худшем развитии ситуации блок цилиндров полностью выйдет из строя.
Поэтому при каждом плановом обследовании автомобиля следует производить проверку этого элемента ГРМ. Во время приобретения подержанного автомобиля этому элементу следует уделять достаточное внимание.
Алгоритм замены своими руками
На сегодняшний день существуют однорядные и двухрядные цепи ГРМ. Они отличаются количеством звеньев (114 и 116). Каждая из этих разновидностей имеет свои преимущества и недостатки:
Для замены изношенного цепного привода понадобятся следующие инструменты:
Перед этой процедурой нужно обесточить АКБ, сняв с нее клеммы. Работы по замене цепного привода нужно проводить по следующему алгоритму:
После проведения демонтажа следует можно переходить к установке нового элемента:
После затяжки болтов коленчатого вала необходимо сверить расположение метки на маховике. При совпадении произвести сборку в обратном съему порядке.
Таким образом, задача цепи ГРМ является довольно сложной, поэтому новичок вряд ли справится с этим. Если автомобилист не уверен в своих силах, то лучше обратиться за профессиональной помощью на СТО.
